Impastatrice planetaria

Analisi strutturale delle impastatrici planetarie

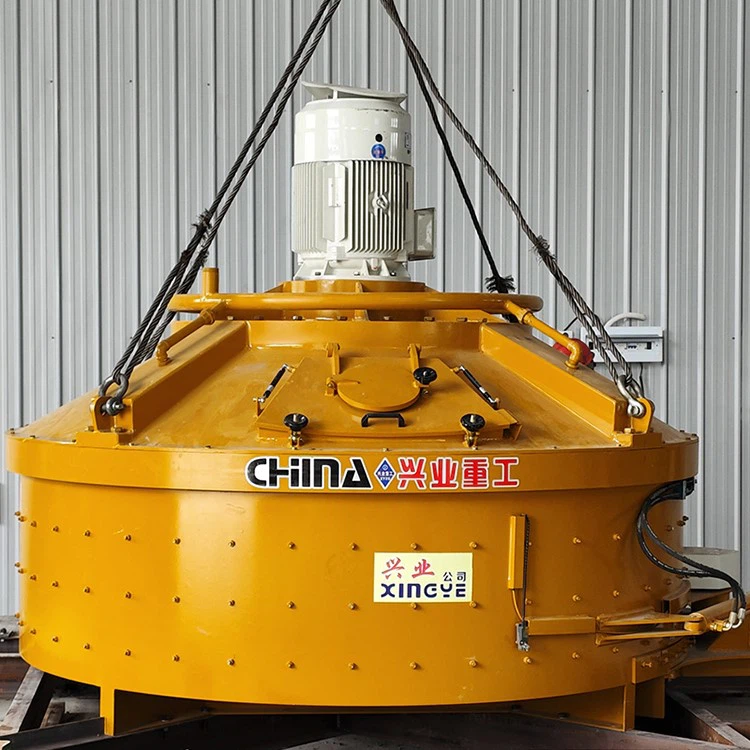

●Le betoniere planetarie ad albero verticale sono composte principalmente da serbatoi di miscelazione, dispositivi di miscelazione, dispositivi di azionamento, treni di ingranaggi planetari, raschiatori, dispositivi di scarico, dispositivi di tenuta, sistemi di approvvigionamento idrico e telai, tra i quali il dispositivo di miscelazione è composto da bracci di miscelazione.

● Il dispositivo di miscelazione dell'host del miscelatore planetario per calcestruzzo è costituito da 2 set di bracci di miscelazione e 2 bracci raschianti laterali. Ogni braccio di miscelazione è dotato di una pala di miscelazione. Durante il processo di miscelazione, le particelle di calcestruzzo sono soggette a spinta nella direzione perpendicolare alla pala di miscelazione.

● La pala è una superficie inclinata, in modo che le particelle di materiale si muovano in cerchio nel serbatoio di miscelazione e si muovano verso la parte superiore del serbatoio di miscelazione. Poiché la pala si trova sul fondo del serbatoio di miscelazione, il materiale situato sul braccio laterale del serbatoio di miscelazione non può essere mescolato dalla pala.

● Per questo motivo, il telaio centrale è dotato di un braccio raschiatore laterale, che si muove con un movimento circolare insieme al telaio centrale per raschiare via le particelle di materiale adsorbite sul braccio laterale del cilindro di miscelazione.

Il dispositivo di miscelazione della betoniera planetaria è installato sui due ingranaggi planetari del sistema di ingranaggi planetari e l'ingranaggio solare è installato in modo fisso sul telaio. Il motore di azionamento aziona il telaio centrale per ruotare. L'ingranaggio planetario installato sul telaio centrale si muove in un movimento circolare con il telaio centrale da un lato e dall'altro lato, poiché l'ingranaggio planetario è ingranato con l'ingranaggio solare, anche l'ingranaggio planetario si muove in un movimento circolare lungo il proprio asse allo stesso tempo.

Caratteristiche prestazionali del miscelatore planetario ad asse verticale PMC

• Trasmissione fluida ed elevata efficienza: riduttore con superficie dentata dura per la trasmissione, bassa rumorosità, coppia elevata, elevata durata.
• Miscelazione uniforme e senza angoli morti: la lama di miscelazione ruota e ruota secondo il principio del movimento e la traiettoria del movimento copre l'intero cilindro di miscelazione.
• Ampio intervallo di miscelazione: adatto per la miscelazione e l'amalgama di vari materiali speciali come aggregati e polveri.
• Facile da pulire: dispositivo di pulizia ad alta pressione (opzionale), ugello a spirale, ampia area di copertura.

• Disposizione flessibile e velocità di scarico elevata: le porte di scarico 1-3 possono essere selezionate in modo flessibile per soddisfare le esigenze di diverse linee di produzione.

• Facile installazione e manutenzione: sportello di manutenzione di grandi dimensioni, sportello di manutenzione con interruttore di sicurezza.
• Dispositivi di miscelazione diversificati: dispositivi di miscelazione personalizzati in base alle esigenze del cliente.
• Buona tenuta: nessun problema di perdite.



Ningdu Xingye Machinery Manufacturing Co., Ltd.
